Фланцы: стальные, плоские, приварные, ответные, воротниковые, нержавеющие.
Фланцы применяются на трубопроводах, аппаратах и резервуарах, используемых в химической, нефтеперерабатывающей, газовой, нефтяной и других смежных отраслях промышленности. Фланцы стальные применяются для  надежного и герметичного соединения различных труб. Фланцы стальные представляют собой диск или плоское кольцо с отверстиями для шпилек и болтов, равномерно расположенными на нём.

Фланцы: стальные, плоские, приварные, ответные, воротниковые, нержавеющие

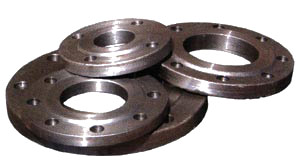

Фланцы стальные

Фланцы бывают: фланцы стальные ГОСТ 12815-80, фланцы стальные плоские ГОСТ 12820-80, фланец стальной приварной ГОСТ 12820-80, фланцы стальные ответные ГОСТ 12815-80, фланец воротниковый ГОСТ 12821-80, фланцы для приварки в стык ГОСТ 12821-80, фланцы плоские ГОСТ 12820-80, фланцы стальные плоские ответные ГОСТ 12820-80, фланец приварной ГОСТ 12820-80, фланцы плоские приварные ГОСТ 12820-80, фланец стальной плоский приварной ГОСТ 12820-80.

чертеж фланца
Чертеж фланца


Фланцы стальные плоские приварные ГОСТ 12820-80 (2001)

Фланцы стальные изготавливаются с типоразмерами Ду 10-2400 мм, Ру 1–25 кгс/см2.
Метод изготовления фланцев: из сортового металлопроката или заготовки полученной методом горячей ковки/штамповки, с последующей механической обработкой.
Материал фланцев: ст.3сп, 20, 09Г2С, 15Х5М, (08)12Х18Н10Т, 10Х17Н13М2Т.
Присоединительные размеры фланцев – по ГОСТ12815-80(2001).
Исполнение присоединительных размеров фланцев – 1-5, 8, 9.

Пример условного обозначения фланцев:

Фланец круглый стальной приварной Dy 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1

Фланец 1-100-16 ст.20 ГОСТ 12820-80.

Фланцы стальные приварные встык (воротниковые) ГОСТ 12821-80

Фланцы изготавливаются типоразмерами Ду 10-1600 мм, Ру 1–200 кгс/см2.
Метод изготовления фланцев: из заготовки полученной методом горячей ковки/штамповки, с последующей механической обработкой.
Материал фланцев: ст.20, 09Г2С, 15Х5М, (08)12Х18Н10Т, 10Х17Н13М2Т.
Присоединительные размеры фланцев — по ГОСТ12815-80(2001).
Исполнение присоединительных размеров фланцев — 1–9.

Фланцы круглые ПГВУ 094-80

Фланцы круглые ПГВУ являются унифицированными элементами пылегазовоздухопроводов. ПГВУ фланцы применяются для монтажа круглых газоплотных клапанов на пылегазовоздухопроводах.

Фланцы ПГВУ изготавливаются в соответствие с нормативной документацией ПГВУ 094-80 и ТУ 34.42.5319-76.

Технические характеристики фланцев:

  1. Рабочее давление среды: до 0,004 МПа
  2. Температура среды: 10-400 С "

Фланцы, изготовленные по зарубежным стандартам DIN, ASME, ANSI

Также имеется возможность изготавливать изолирующие фланцевые соединения, фланцы по ANSI, ASME, DIN и другим стандартам, а также по чертежам и требованиям заказчика.

Всегда в наличии или под заказ следующие виды фланцев:
  1. фланцы стальные ГОСТ 12815-80
  2. фланцы стальные плоские ГОСТ 12820-80
  3. фланец стальной приварной ГОСТ 12820-80
  4. фланцы стальные ответные ГОСТ 12815-80
  5. фланец воротниковый ГОСТ 12821-80
  6. фланцы для приварки в стык ГОСТ 12821-80
  7. фланцы плоские ГОСТ 12820-80
  8. фланцы стальные плоские ответные ГОСТ 12820-80
  9. фланец приварной ГОСТ 12820-80
  10. фланцы плоские приварные ГОСТ 12820-80
  11. фланец стальной плоский приварной ГОСТ 12820-80

Исполнение фланцев

В соответствии с требованиями ГОСТ 12815-80 имеется девять исполнений поверхности фланца:


Исполнение 1
Фланец с соединительным выступом
Исполнение 2
Фланец с выступом 		Исполнение 3
Фланец с впадиной
Исполнение 4
Фланец с шипом		Исполнение 5
Фланец с пазом
Исполнение 6
Фланец под линзовую прокладку 		Исполнение 7
Фланец под прокладку овального сечения
Исполнение 8
Фланец с шипом		Исполнение 9
Фланец с пазом
