ПГВУ 021-92

Элементы пылегазовоздухопроводов унифицированные. Сварные узлы блоков и элементов трактов пылегазовоздухопроводов теплоэлектростанций. Конструкция и размеры

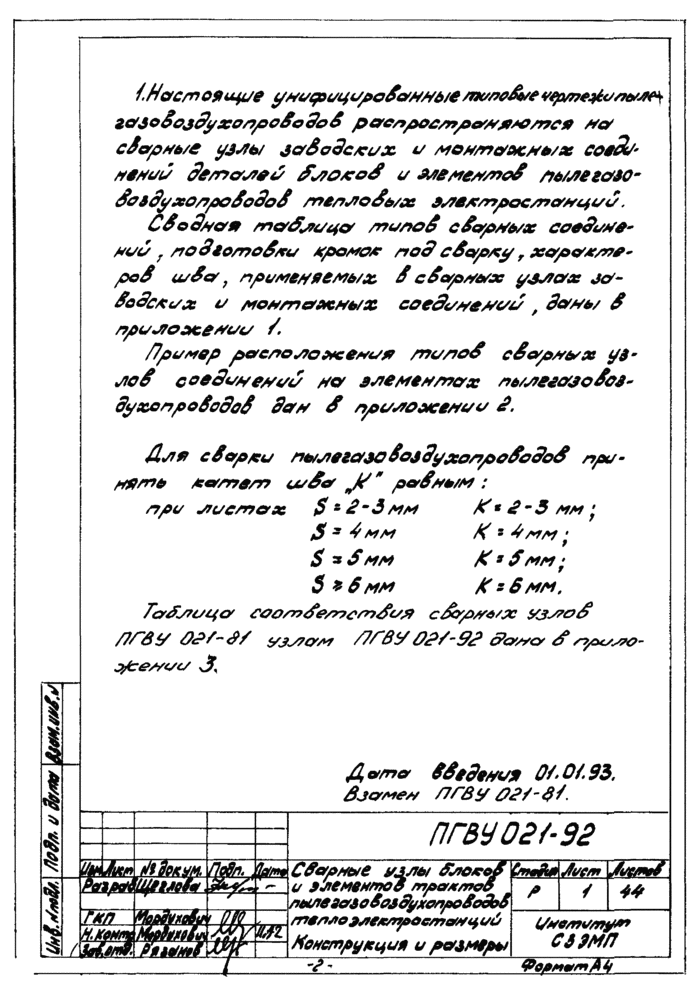

Унифицированные типовые чертежи пылегазовоздухопроводов распространяются на сварные узлы заводских и монтажных соединений деталей блоков и элементов пылегазовоздухопроводов тепловых электростанций.
