Компенсаторы прямоугольные однолинзовые ПГВУ 246-76, 246-86, 246-92

Компенсаторы прямоугольные однолинзовые ПГВУ предназначены для компенсации температурных удлинений прямоугольных газо - воздухопроводов.

Такие однолинзовые компенсаторы выпускаются в двух исполнениях:

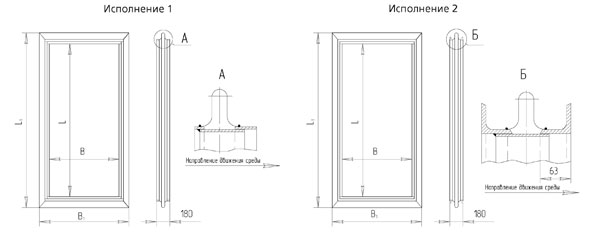

исполнение 1 – без фланца;
исполнение 2 – с фланцем из равнобоких уголков.

Однолинзовые прямоугольные компенсаторы применяются в неагрессивных и малоагрессивных средах с избыточным давлением до 1500 мм вод. cтолба (0,015 МПа) и температурой среды - 10 - 425 °С.

Технические характеристики компенсаторов прямоугольных однолинзовых ПГВУ 246-76, 246-86, 246-92



Компенсаторы прямоугольные однолинзовые ПГВУ 246-76, 246-86, 246-92

Обозначение компенсатора   Размеры, мм Масса, кг
Проxод условный В×L В В1 L L1 Исполнение 1 Исполнение 2
01 ПГВУ 246-86 300x400 308   475   408 575 12,4 26
02 ПГВУ 246-86 300x500 508 675 14,6 29
03 ПГВУ 246-86 300x600 608 775 16,2 32
04 ПГВУ 246-86 400x500 408   575   508 675 16,2 32
05 ПГВУ 246-86 400x600 608 775 17,9 35
06 ПГВУ 246-86 400x800 808 975 21,4 42
07 ПГВУ 246-86 500x600 508   675   608 775 19,7 39
08 ПГВУ 246-86 500x800 808 975 23,0 45
09 ПГВУ 246-86 500x1000 1008 1175 26,6 54
10 ПГВУ 246-86 600x800 608   775   808 975 25,0 49
11 ПГВУ 246-86 600x1000 1058 1175 28,4 58
12 ПГВУ 246-86 600x1200 1208 1375 31,8 63
13 ПГВУ 246-86 800x1000 808   975   1008 1175 31,8 63
14 ПГВУ 246-86 800x1200 1208 1375 35,3 69
15 ПГВУ 246-86 800x1600 1608 1775 42,3 82
16 ПГВУ 246-86 1000x1200 1008 1175 1208 1375 39,0 75
17 ПГВУ 246-86 1050x1350 1058 1225 1358 1525 42,3 82
18 ПГВУ 246-86 1000x1600 1008   1175   1608 1775 45,8 89
19 ПГВУ 246-86 1000x2000 2008 2175 52,7 102
20 ПГВУ 246-86 1200x1600 1208   1375   1608 1775 49,2 95
21 ПГВУ 246-86 1200x2000 2008 2175   108
22 ПГВУ 246-86 1200x2400 2408 2575   122
23 ПГВУ 246-86 1500x2750 1508 1675 2758 2925   143
24 ПГВУ 246-86 1600x2000 1608   1775   2008 2175   122
25 ПГВУ 246-86 1600x2400 2408 2575   135
26 ПГВУ 246-86 1600x3200 3208 3375   156
27 ПГВУ 246-86 2000x2400 2008   2175   2408 2575   148
28 ПГВУ 246-86 2000x3200 3208 3375   169
29 ПГВУ 246-86 2000x4000 4008 4175   201
30 ПГВУ 246-86 2400x3200 2408   2575   3208 3375   184
31 ПГВУ 246-86 2400x4000 4008 4175   214
32 ПГВУ 246-86 2500x4300 2508   2675   4308 4475   228
33 ПГВУ 246-86 2500x5000 5008 5175   251
34 ПГВУ 246-86 2500x5500 2508   2675   5508 5675   268
35 ПГВУ 246-86 2500x6800 6808 6975   310
36 ПГВУ 246-86 2500x7500     7508 7675   334
37 ПГВУ 246-86 2700x6000 2708 2875 6008 6175   291
38 ПГВУ 246-86 2800x4000 2808 2975 4008 4175   228
39 ПГВУ 246-86 3000x4300 3008 3175 4308 4475   245
40 ПГВУ 246-86 3000x6000 6008 6175   300
41 ПГВУ 246-86 3500x7000 3508 3675 7008 7175   350
42 ПГВУ 246-86 4000x7000 4008   4175   7008 7175   367
43 ПГВУ 246-86 4000x10000 10008 10175   466
44 ПГВУ 246-86 4600x9800 4608 4775 9808 9975   479
45 ПГВУ 246-86 5000x5000 5008   5175   5008 5175   334
46 ПГВУ 246-86 5000x7500 7508 7675   417
47 ПГВУ 246-86 5000x10000 10008 10175   499
48 ПГВУ 246-86 7500x10000 7508 7675 10008 10175   574
49 ПГВУ 246-86 7850x8000 7858 8025 8008 8175   530
