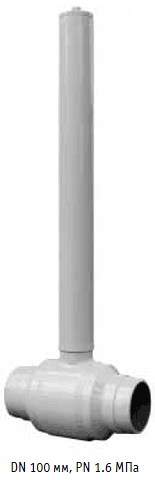

 Данные краны от завода «Тяжпромарматура» разработаны специально для подземного монтажа. Изделия имеют диаметры от 50 до 700 мм и рассчитаны на применение в газовых сетях с рабочим давлением не выше 16 атмосфер, могут иметь умеренное и холодное климатическое исполнение. Управление кранами осуществляется вручную, торцевым ключом или редуктором. Изделия способны сохранять эксплуатационные свойства в течение 50-ти и более лет. Для ведущих частей кранов использована сталь, все уплотнения выполнены из эластомера. Корпус изделия цельносварной, а седла постоянно поджаты к пробке, затвор имеет смазывающиеся подшипники из металлизированного фторопласта. Наружная поверхность изделий покрыта полимером для защиты от коррозии.
Применяются в качестве запорного устройства на подземных трубопроводах по транспортировке
неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С. Герметичность затвора — по классу А (ГОСТ 9544:93).
Присоединение к трубопроводу — под приварку. Климатическое исполнение:
— умеренное (температура окружающей среды от –45 до +50 °С),
— холодное (температура окружающей среды от –60 до +40 °С). Краны изготавливаются с ручным управлением (DN 50, 80, 100, 150, 200, 400, 500, 700 мм — с торцевым
ключом; DN 250, 300 мм — с переносным редуктором и торцевым ключом; DN 150, 200 по заявке
заказчика могут дополнительно комплектоваться переносным редуктором). Средний срок службы кранов — не менее 50 лет.
Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию при
условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
Изготовление и поставка по ТУ 4220:004:05785572:99,
ТУ 26:07:1450:96 (DN 400, 500, 700 мм). Применяемые материалы:
Корпус сталь 09Г2С, 10Г2
Пробка сталь 10Г2, 09Г2С + Cr30 мкм
Шпиндель сталь 40Х, 40ХН, 20ХН3А + Cr30 мкм
Уплотнения эластомер Конструктивные особенности и преимущества:
• цельносварной корпус крана, исключающий утечку газа во внешнюю среду;
• уплотнение затвора выполнено из эластомерного материала, обладающего
высокой износо: и эрозионностойкостью;
• высокая герметичность затвора обеспечивается постоянным поджатием
обеих седел к шаровой пробке;
• затвор выполнен по схеме «пробка в опорах» с самосмазывающимися
подшипниками из металлофторопласта;
• в соответствии с ТУ сужение диаметра прохода шарового крана не более 25 %;
• высота удлинителя — по требованию заказчика;
• покрытие наружных поверхностей — усиленного типа (полимер).

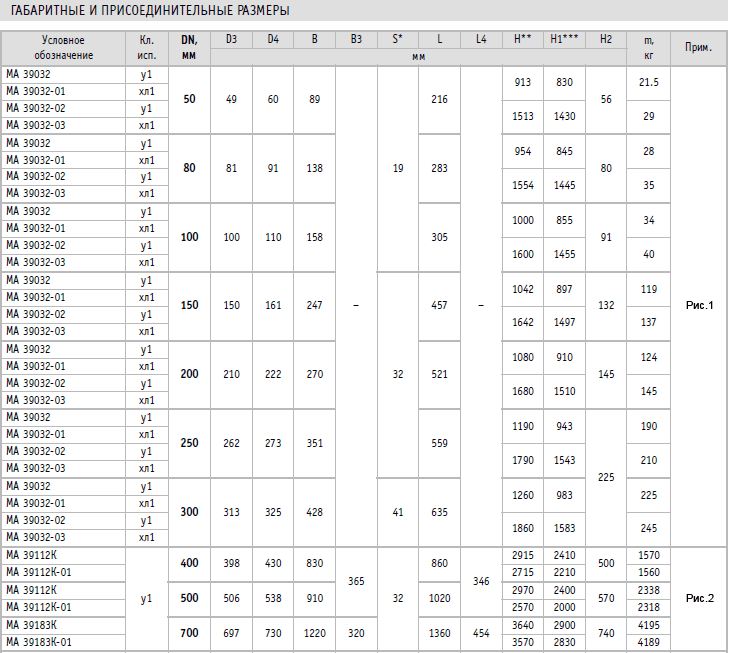

Размеры и масса указаны для справок.
* Размер под ключ.
** Высоты указаны для базового варианта.
*** Высоты указаны для базового варианта. По заказу краны изготавливаются с размером Н1 кратным 100 мм. Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение. |
